Cén Cábla is Fearr le haghaidh Painéil Paiste? Treoir iomlán

An Freagra Gearr: Is é Cat6 an Cábla is Roghnaithe le haghaidh Painéil Paiste

Nuair a thagann sé chun painéil paiste líonra , Is é cábla péire casta neamhshielded Cat6 (UTP) an rogha is coitianta a mholtar agus a imlonnaítear go forleathan don chuid is mó de thimpeallachtaí gnó agus líonra baile. Buaileann sé an chothromaíocht cheart idir feidhmíocht, costas, agus cosaint don todhchaí. É sin ráite, braitheann an cábla is fearr chun do phainéal paiste ar leith a shocrú ar do riachtanais luais, fad rite cábla, coinníollacha trasnaíochta agus buiséad. Tá Cat5e fós inmharthana go foirfe do líonraí gigabit ar bhuiséad teann, agus is é Cat6A an bealach chun suiteálacha 10GbE nó ionaid sonraí ard-dlúis.

Téann an treoir seo trí gach cineál cábla mór a úsáidtear le painéil paiste, míníonn sé na difríochtaí teicniúla atá tábhachtach i bhfíor-imscaradh, agus cabhraíonn sé leat cinneadh muiníneach, eolasach a dhéanamh gan é a ró-chasta.

Tuiscint ar Mar a théann Rogha Cábla i bhfeidhm ar Do Fheidhmíocht Painéil Paiste Líonra

Is píosa crua-earraí éighníomhacha é painéal paiste líonra — ní aimplíonn nó a athghineann comharthaí. Níl gach nasc a dhéanann tú tríd ach chomh maith leis an gcábla ar gach taobh. Cuireann an cábla a phionnálann tú síos isteach ar chúl do phainéil paiste agus an téad paiste a phlocálann tú isteach sa tosaigh le cáilíocht an chomhartha, an fhoighne agus an tréchur uasta.

I measc na bpríomh-airíonna leictreacha a athraíonn de réir catagóire cábla tá:

• Caolú — caillteanas comhartha thar achar. Coinníonn cáblaí chatagóir níos airde comharthaí níos láidre thar ritheanna níos faide.
• Crosstalk (Next agus FEXT) — trasnaíocht idir péirí sreang in aice láimhe. Úsáideann Cat6 agus Cat6A cineálacha níos déine agus deighilteoirí fisiceacha chun é seo a laghdú go suntasach.
• bandaleithead — arna thomhas in MHz, cinneann sé seo cé mhéad sonraí is féidir leis an gcábla a iompar. Láimhseálann Cat5e 100 MHz, láimhseálann Cat6 250 MHz, agus sroicheann Cat6A 500 MHz.
• Caillteanas ar ais — fuinneamh comhartha frithchaite a d'fhéadfadh feidhmíocht a dhíghrádú ar ardluasanna.

Toisc go dtugann painéal paiste pointí nasctha breise isteach - foircinn pollta síos ar an gcúl agus calafoirt RJ45 ag an tosach - tá sé riachtanach catagóir cábla a úsáid a mheaitseálann nó a sháraíonn catagóir rátáilte do phainéil. Trí phainéal paiste Cat6A a mheascadh le ritheann cothrománach Cat5e, mar shampla, cuireann tú teorainn láithreach ar do chóras d’fheidhmíocht Cat5e is cuma cén rátáil atá ag an bpainéal féin.

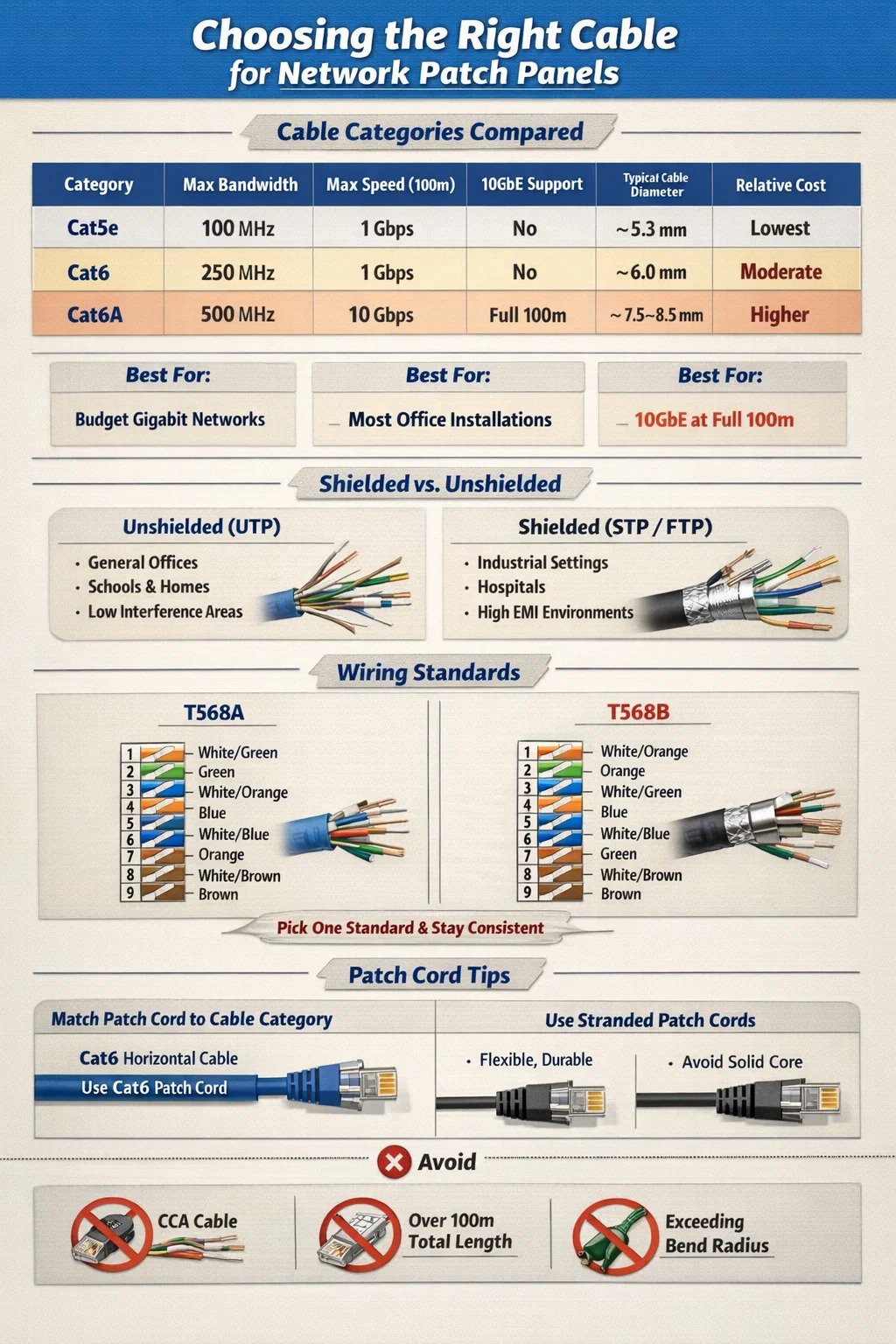

Catagóirí Cábla i gcomparáid: Cat5e vs Cat6 vs Cat6A le haghaidh Úsáid Painéil Paiste

Is iad na trí chatagóir is minice a bhuailfidh tú i dtimpeallachtaí cáblaithe struchtúrtha ná Cat5e, Cat6, agus Cat6A. Seo mar a chruann siad in aghaidh a chéile i gcomparáid dhíreach:

Cat5e: Fós Ábhartha do Líonraí Gigabit Buiséid

Ba é Cat5e (feabhsaithe i gCatagóir 5) an caighdeán struchtúrtha cáblaithe ba mhó i rith na 2000í agus tá sé fós in úsáid go gníomhach inniu. Tacaíonn sé le gigabit Ethernet (1000BASE-T) ag ritheann iomlán 100-méadar agus cosnaíonn sé go suntasach níos lú in aghaidh na coise ná Cat6 nó Cat6A. Chun foirgnimh níos sine a iarfheistiú nó críochphointí íseal-éilimh a nascadh cosúil le fóin VoIP, ceamaraí slándála, nó stáisiúin oibre bhunúsacha, tá Cat5e péireáilte le painéal paiste Cat5e go hiomlán leordhóthanach.

Tá an teorannú cosanta don todhchaí. Ní féidir le Cat5e tacú go hiontaofa le 10 Gigabit Ethernet, agus tá a fheidhmíocht crosstalk níos ísle ná Cat6. Má tá cáblaí nua á shuiteáil agat agus go bhfuil tú ag súil le do bhonneagar líonra a uasghrádú sna cúig go deich mbliana atá romhainn, tá níos mó ciall le caitheamh na préimhe beag ar Cat6.

Cat6: An Spota Sweet don Chuid is mó de Shuiteálacha Painéil Paiste

Is é Cat6 an cábla sonraithe is coitianta do thionscadail nua cáblaithe struchtúrtha a bhfuil painéal paiste líonra i gceist leo. Déanann an bandaleithead 250 MHz cumas Cat5e a dhúbailt, tá feidhmíocht crosstalk i bhfad níos fearr mar gheall ar twisteanna péire níos déine agus splín inmheánach plaisteach (deighilteoir) a fhaightear i go leor tógálacha Cat6, agus tacaíonn sé le luasanna 10 Gbps thar ritheann níos giorra suas le 55 méadar.

I gcás gnáth-thimpeallacht oifige ina ritheann cothrománach 20-40 méadar ar an meán, láimhseálann Cat6 10GbE go compordach má thacaíonn do bhonneagar lasc leis. Is gnách go mbíonn an phréimh praghais thar Cat5e 10-20% in aghaidh na coise — difríocht bheag a íocann as thar shaolré na suiteála. Tá painéil paiste Cat6 ar fáil go forleathan i bhfoirmíochtaí 24-port agus 48-port agus tá siad ag luí leis na huirlisí caighdeánacha punch-síos 110-stíl.

Cat6A: An Rogha Ceart le haghaidh 10GbE ar Fad Iomlán

Is é Cat6A (Catagóir Méadaithe 6) an caighdeán molta reatha d’aon suiteáil ina bhfuil Ní mór 10 Gigabit Ethernet a choinneáil ar fud rith iomlán cothrománach 100-méadar . Feidhmíonn sé ag bandaleithead 500 MHz, úsáideann sé tógáil sciath (F/UTP nó S/FTP) nó tógáil neamhshielded le insliú i bhfad níos tibhe, agus comhlíonann sé na ceanglais crosstalk eachtrannach nach féidir le Cat6.

Is é méid fisiciúil agus meáchan an chomhbhabhtáil. Tá cáblaí Cat6A i bhfad níos tiús - go hiondúil idir 7.5 agus 8.5 mm ar trastomhas i gcoinne 6 mm do Cat6 - rud a chiallaíonn ríomhanna líonadh seoladáin níos déine, tráidirí cábla níos troime, agus bainistíocht ga lúbtha níos déine. Tá painéil paiste Cat6A níos mó agus níos costasaí freisin. Mar sin féin, in ionaid sonraí, áiseanna cúram sláinte, nó aon timpeallacht a imscaradh 10GbE chuig an deasc nó lasca imeall, is é Cat6A an rogha ceart agus tá sé sonraithe go sainráite i TIA-568-C.2 d'iarratais 10GBASE-T.

Cábla Sciatháilte vs Neamhshielded: Cé acu a oibríonn Níos Fearr le Painéil Paiste?

Cinneadh amháin a chuireann mearbhall ar go leor suiteálaithe líonra ná cé acu cábla sciath (STP/FTP/S/FTP) nó cábla neamhshielded (UTP) a úsáid le haghaidh rití painéil paiste. Braitheann an freagra go mór ar do thimpeallacht.

Nuair is é Cábla Unshielded (UTP) an Glao Ceart

Úsáideann formhór mór na suiteálacha painéil paiste líonra in oifigí tráchtála, scoileanna, timpeallachtaí miondíola, agus tithe cábla UTP. Tá sé níos éasca deireadh a chur leis, tá sé níos solúbtha, níos éadroime agus níos saoire ná roghanna eile a bhfuil sciath orthu. Chomh fada agus a choinnítear an cábla ar shiúl ó fhoinsí ard-idirghabhála — amhail ballastaí solais fluaraiseacha, mótair mhóra, nó ritheann cábla cumhachta comhthreomhar níos mó ná 2 mhéadar - feidhmíonn UTP go sármhaith.

Ceadaíonn caighdeáin TIA-568 cábla UTP a rith laistigh de 5 cm de cháblaí cumhachta neamhshielded agus laistigh de 12 cm de dhaingneáin soilsithe fluaraiseacha. Coinnigh na himréitigh sin agus tabharfaidh UTP feidhmíocht ghlan iontaofa duit gan castacht na gcóras sciath a bhunú.

Nuair a éiríonn Cábla Sciathaithe Riachtanach

Is é cábla sciath an rogha cheart i dtimpeallachtaí le foinsí suntasacha trasnaíochta leictreamaighnéadacha (EMI), lena n-áirítear:

• Urlár déantúsaíochta le hinnealra leictreach trom
• Ospidéil le seomraí MRI nó trealamh íomháithe ardchumhachta
• Stiúideonna craolacháin le trealamh minicíochta raidió
• Timpeallachtaí tionsclaíocha ina gcaithfidh cábla oibriú in aice le VFDanna (tiomáineann minicíochta athraitheach)
• suiteálacha lasmuigh nó leath-amuigh faoi réir nochtadh tintreach

Nuair a úsáideann tú cábla sciath, ní mór do phainéal paiste a bheith sciath agus talamh i gceart. Is féidir le cábla sciath a fhoirceanntar ar phainéal paiste gan talamh nó gan sciath feidhmiú níos measa ná UTP toisc go ngníomhaíonn an sciath neamhcheangailte mar antenna, ag bailiú cur isteach seachas é a dhiúltú. Ní mór an cainéal sciath iomlán - cábla, painéal paiste, seaic eochairchloch, agus cordaí paiste - a thalmhú ag pointe amháin le bheith éifeachtach.

T568A vs T568B: Cén Caighdeán Sreangaithe le Úsáid ag an bPainéal Paiste

Is caighdeáin shreangaithe TIA/EIA bailí iad T568A agus T568B araon chun cáblaí Ethernet a fhoirceannadh ag calafoirt pollta painéil paiste. Is beag an difríocht feidhmíochta theicniúil idir an dá cheann - tacaíonn an dá cheann leis na luasanna agus na hachair chéanna. Is é an riail thábhachtach comhsheasmhacht: bain úsáid as an gcaighdeán céanna ar fud na suiteála ar fad .

Tá T568B níos coitianta i suiteálacha tráchtála Mheiriceá Thuaidh agus úsáidtear formhór na cordaí paiste réamhdhéanta a dhíoltar i margadh na SA. Is fearr T568A i suiteálacha rialtais (sonraítear é ag caighdeán TIA-568-C an rialtais SAM d’fhoirgnimh chónaidhme) agus tá sé coitianta san Eoraip agus san Astráil.

Má tá tú ag síneadh nó ag cur le suiteáil atá ann cheana féin, meaitseáil i gcónaí leis an gcaighdeán atá in úsáid cheana féin. Cruthaíonn meascadh T568A agus T568B laistigh den chainéal ceann-go-deireadh céanna trasnú, ní nasc díreach tríd, rud a chuirfidh cosc ​​​​ar do nasc teacht suas ar fhormhór na lasca.

Roghnú Corda Paiste: An Leath Eile den Chomhchothromóid Cábla Painéil Paiste

Díríonn an chuid is mó daoine go hiomlán ar an rith cábla cothrománach agus iad ag smaoineamh ar an gcábla atá le húsáid le painéal paiste, ach tá an téad paiste a nascann calafort an phainéil le do lasc chomh tábhachtach céanna. Cruthaíonn téad paiste atá i gcatagóir níos ísle ná do chábla cothrománach bacainn ag an bpointe nasctha.

Meaitseáil Catagóir Corda Paiste le Do Chábla Cothrománach

Má rith tú Cat6 chuig do phainéal paiste, bain úsáid as cordaí paiste Cat6 ar an tosaigh. Trí úsáid a bhaint as cordaí paiste Cat5e ar phainéal Cat6 agus cábla cothrománach Cat6, cuireann an cainéal teorainn le feidhmíocht Cat5e. Baineann an rud céanna le Cat6A - bain úsáid as cordaí paiste Cat6A-rátaithe i gcónaí le painéil paiste Cat6A agus cáblaí cothrománacha.

Is gnách go mbíonn faid corda paiste caighdeánach chun painéil paiste a nascadh le lasca 0.5m, 1m, 2m, nó 3m . Laghdaíonn cordaí níos giorra caillteanas comhartha agus coinníonn tú do raca slachtmhar. Seachain cordaí paiste margaidh a cheannach ó sholáthróirí neamhfhíoraithe - tá cordaí paiste droch-chaighdeán le cúpla casta scaoilte nó nascóirí faoi bhun caighdeáin ar cheann de na cúiseanna is coitianta le teipeanna eadrannacha agus tréchur laghdaithe i gcórais cáblaithe struchtúrtha atá dea-thógtha ar bhealach eile.

Cordaí Paiste Snáithe vs Seoltóir Soladach

Úsáideann cordaí paiste seoltóirí snáithithe (sreanga tanaí iomadúla arna bhfostú le chéile) seachas seoltóirí soladacha. Tá cábla sáinnithe níos solúbtha agus resistant do thuirse fisiceach ó lúbadh agus gluaiseacht arís agus arís eile, rud a fhágann go bhfuil sé iontach do na raonta gearra a láimhseáiltear go minic idir an painéal paiste agus an lasc. Tá cábla soladach seoltóra - a úsáidtear le haghaidh ritheanna cothrománacha - níos déine agus scoiltfidh sé go hinmheánach má dhéantar é a flexiú arís agus arís eile.

Ná húsáid cábla soladach seoltóra riamh mar chorda paiste. Oibreoidh sé ar dtús, ach beidh tuirse agus teip ar na seoltóirí inmheánacha tar éis ionsá breiseán arís agus arís eile agus gluaiseacht cábla.

Cábla snáthoptaice agus Painéil Paiste: Catagóir Difriúil ar fad

Ní úsáideann gach painéal paiste cábla Ethernet copair. Úsáidtear painéil paiste snáthoptaice — ar a dtugtar painéil dáileacháin snáithíní nó imfháluithe snáithíní freisin — le haghaidh cáblaí cnámh droma idir seomraí trealaimh, naisc idirfhoirgnimh, agus idirnasc lárionad sonraí ard-dlúis. Feidhmíonn siad feidhm dhifriúil ná painéil paiste copair agus éilíonn siad cleachtais bhainistíochta cábla go hiomlán difriúil.

Snáithín Ilmhód vs Aonmhód ag an bPainéal Paiste

Glacann painéil paiste snáithíní snáithíní ilmhód nó aonmhód, agus ní féidir iad seo a idirmhalartú. Braitheann an rogha ar d’achar tarchuir agus d’iarratas:

• OM3 snáithín multimode tacaíonn sé le 10GbE suas le 300 méadar agus 40GbE suas le 100 méadar. Úsáideann sé croí 50-micron agus tá sé coitianta in iarratais cnámh droma an champais agus an ionaid sonraí.
• Snáithín multimode OM4 leathnaíonn sé 10GbE go 550 méadar agus 100GbE go 150 méadar. Is é an caighdeán ilmhód roghnaithe é le haghaidh suiteálacha nua lárionad sonraí.
• Snáithín aon-mhód OS2 tacaíonn sé le tarchur thar achair suas le 10 km agus níos faide anonn, rud a fhágann go bhfuil sé ríthábhachtach do ritheanna idir-fhoirgnimh nó ar fud an champais.

Is feistí éighníomhacha iad painéil paiste snáithíní a sholáthraíonn pointí foirceanta eagraithe do ritheann snáithíní. Caithfidh na cordaí paiste snáithíní iarbhír a nascann trealamh leis an bpainéal cineálacha cónascaire meaitseála (LC, SC, MPO/MTP) agus cineálacha snáithíní meaitseála a úsáid. Nuair a nasctar corda paiste ilmhód le snáithín trunk aon-mhód bíonn caillteanas isteach mór agus nasc neamhfheidhmeach.

Botúin Choitianta Agus Cábla á Roghnú le haghaidh Painéil Paiste Líonra

Déanann fiú suiteálaithe líonra a bhfuil taithí acu earráidí inseachanta agus iad ag roghnú agus ag suiteáil cábla le haghaidh córais painéil paiste. Seo iad na botúin is minice a léirítear i bhfabhtcheartú sa saol fíor:

Ag baint úsáide as CCA (Copper-Clad Alúmanam) Cábla

Díoltar cábla CCA - a úsáideann seoltóirí alúmanaim atá brataithe le sraith tanaí copair - ar phraghsanna i bhfad níos ísle ná an fíor-chábla copair, agus is minic a dhéantar mílipéadú air mar chábla caighdeánach Ethernet ar líne. Níor cheart cábla CCA a úsáid riamh i suiteálacha painéil paiste. Tá friotaíocht leictreach níos airde ag alúmanam ná copar, creimeann sé níos tapúla ag pointí foirceanta, agus ní chomhlíonann sé caighdeáin TIA-568 nó ISO/IEC 11801. I gcás go leor teipeanna líonra a rianaíodh siar go dtí droch-chobhsaíocht naisc, caillteanas iomarcach paicéad, nó gléasanna PoE (Cumhacht thar Ethernet) nach bhfuil ag tiomáint go hiontaofa, is é cábla CCA ba chúis leis. Ceannach cábla amháin ó sholáthraithe creidiúnacha ar féidir leo fíorú ETL nó UL ar sheoltóirí copair íon a sholáthar.

Níos mó ná an Fad Cainéal 100 Méadar

Sonraíonn an caighdeán TIA-568 nasc buan uasta (reáchtáil chothrománach) de 90 méadar, agus na 10 méadar eile leithdháilte ar chorda paiste ag gach ceann, rud a thugann fad cainéal iomlán de 100 méadar. Déileálann go leor suiteálaithe le 100 méadar mar an teorainn reáchtáil chothrománach agus ansin cuireann siad cordaí paiste ar a bharr, ag brú an tsonraíocht iomlán an chainéil anuas. Is ionann rith cothrománach 95-méadar agus dhá chorda paiste 3-mhéadar agus 101 méadar ar fad - go teicniúil as sonraíocht agus d'fhéadfadh sé a bheith neamhiontaofa ag luasanna gigabit.

Catagóir Mímheaitseála Cábla agus Rátáil Painéil Paiste

Má shuiteáiltear cábla Cat6A ar phainéal paiste rátáilte Cat6 ní féidir leat cainéal deimhnithe Cat6A a bhaint amach. Is é an painéal an chomhpháirt rátáil is ísle sa nasc, agus leagann a saintréithe feidhmíochta an uasteorainn don reáchtáil iomlán. Déan an catagóir cábla a mheaitseáil nó a shárú i gcónaí agus painéal paiste á roghnú agat. Tá sé inghlactha painéal Cat6A a úsáid le cábla Cat6 - tá an painéal ró-shonraithe, rud a chuireann airgead amú ach nach gortaítear feidhmíocht. Níl a mhalairt inghlactha.

Gan neamhaird a dhéanamh ar Gha Bend Le linn na Suiteála

Tá ga lúb íosta ag cábla Ethernet nach mór a urramú le linn na suiteála. I gcás Cat6 UTP, is gnách go mbíonn an ga lúbtha íosta ceithre huaire trastomhas lasmuigh an chábla , nó thart ar 24 mm. Éilíonn Cat6A ga lúbtha níos mó mar gheall ar a thógáil níos tiús. Déanann lúbanna daingean na cineálacha péireacha taobh istigh den chábla a dhífhoirmiú, rud a mhéadaíonn crosstalk agus tá cáilíocht an chomhartha ag dul in olcas - uaireanta is leor chun cosc ​​a chur ar thástáil deimhniúcháin.

Conas an Cábla Ceart a Roghnú do Do Chás Sonrach Painéil Paiste

Seachas moladh ginearálta amháin a chur i bhfeidhm, seo treoir phraiticiúil cinnidh atá bunaithe ar chásanna imlonnaithe coitianta:

• Oifig bheag nó líonra baile le suas le 1 Gbps athrú: Cat5e UTP le painéal paiste Cat5e. Cost-éifeachtach, go hiomlán leordhóthanach, agus éasca a fhoirceannadh. Ní gá uasghrádú a dhéanamh mura bhfuil sé beartaithe agat aistriú go lasca 10GbE.
• Táthar ag súil go mairfidh suiteáil oifige tráchtála nua 10 mbliana: Cat6 UTP le painéal paiste Cat6. Soláthraíonn sé spás cloiginn do 10GbE thar ghearrthréimhseacha agus seachadann sé feidhmíocht torainn níos fearr i gcoinne Cat5e.
• Ionad sonraí nó timpeallacht ard-dlúis le 10GbE chuig an raca: Cat6A UTP (nó F/UTP más ábhar imní é IEA) le painéal paiste Cat6A. Is é seo an t-aon rogha copair a thacaíonn le 10GbE ag ritheann iomlán 100-méadar.
• Nascanna cnámh droma idir foirgnimh nó campas: Snáithín aon-mhodh OS2 le nascóirí LC agus painéal paiste snáithín. Níl Copar Ethernet oiriúnach do ritheann níos faide ná 100 méadar.
• Timpeallacht thionsclaíoch le hinnealra leictreach trom: Cábla sciath Cat6A F/UTP nó S/FTP le painéal paiste bonn, sciath. Tá bunús ceart ag an bpainéal éigeantach.
• Campas cúram sláinte nó oideachais le riachtanais mheasctha PoE agus sonraí: Cat6A UTP, a dhéileálann le héilimh seachadta cumhachta níos airde PoE (90W IEEE 802.3bt) le tógáil teasa níos ísle ná Cat6 i ritheanna cábla cuachta.

Do Shuiteáil Cábla Painéil Paiste a Thástáil agus a Dheimhniú

Níl ann ach leath an phoist a roghnú an chatagóir cábla ceart. Nuair a cuireadh deireadh le cábla Cat6 go mícheart - agus an iomarca péire neamhthuigthe ag an bpunch síos, lúb géar in aice leis an bpainéal, nó caighdeán sreangaithe mímheaitseála - ní shásóidh sé leibhéil feidhmíochta Cat6 cé gur úsáideadh an cábla ceart. Fíoraítear suiteálacha cáblaithe struchtúrtha gairmiúla le tástálaí deimhnithe cábla, ní hamháin tástálaí leanúnachais bhunúsach.

Déanann tástálaithe deimhnithe cábla ó mhonaróirí cosúil le Fluke Networks (DSX-8000), IDEAL Networks, nó Softing tomhais lena n-áirítear caillteanas ionsáite, Next, FEXT, caillteanas fillte, agus moill iomadaithe thar raon minicíochta iomlán chatagóir an chábla. Éilíonn deimhniú cainéal Cat6 na paraiméadair go léir suas le 250 MHz a rith; Éilíonn Cat6A 500 MHz. Is é tuarascáil deimhnithe pas an t-aon deimhniú iontaofa go bhfeidhmeoidh do chomhcheangal painéil cábla agus paiste mar a shonraítear .

I gcás suiteálacha beaga DIY, deimhníonn tástálaí mapála sreinge bunúsacha naisc chearta bioráin agus aithníonn sé péirí scoilte, osclaíonn, agus shorts - na hearráidí punch-síos is coitianta. Cé nach ndeimhníonn sé seo feidhmíocht, glacann sé botúin sreangaithe sula nasctar trealamh.
